Description

Všeobecné vlastnosti

Modul M-LED-s je súčasťou systému Ampio. Požadované napätie pre napájanie modulu je 11 — 16V DC. Modul je riadený cez CAN zbernicu.

Modul funguje ako ovládač zbernice osvetlenia OWA.

OWA svetelný autobus

Svetelná zbernica OWA (One Wire Ampio) je riešenie určené na ovládanie LED osvetlenia. Každý segment zbernice obsahuje ovládač a až 16 ovládačov uzla osvetlenia alebo LED svietidiel s integrovanými ovládačmi. Z úrovne ovládača je možné plynulo regulovať jas svetelných zdrojov pripojených ku každému z ovládačov. Samostatne je možné ovládať sady svetelných bodov alebo jednotlivé svietidlá. Je možné realizovať aj takzvaný schodiskový efekt , teda plynulé rozjasňovanie a stmievanie po sebe nasledujúcich svetelných bodov pozdĺž schodiska, príjazdovej cesty a pod.

Zbernica osvetlenia OWA pozostáva z dvoch vodičov – uzemňovacieho vodiča a vodiča, ktorý zabezpečuje komunikáciu medzi ovládačom a ovládačmi svetelného uzla. Ovládače osvetľovacích uzlov tiež vyžadujú elektrické vedenie, preto je zbernica OWA zvyčajne vedená pomocou trojvodičového kábla.

S použitím niekoľkých elektrických vedení je možné pripojiť k jedinému segmentu ovládačov uzla osvetlenia zbernice OWA napájaných rôznymi napätiami. V takom prípade však treba dbať na správne vyrovnanie zemných potenciálov každého z napájacích zdrojov, teda na pripojenie uzemnenia napájacích zdrojov.

Modul M-LED-s umožňuje aj diagnostiku elektrického vedenia ovládačov uzla osvetlenia – ak je pripojený k modulu, informácie o jeho napätí budú dostupné v rámci zbernice automatizácie budovy.

Typická aplikácia

• Plynulé nastavenie jasu jednotlivých LED bodov a pásikov;
• plynulé nastavenie jasu skupín LED bodov a pásikov;
• Diagnostika elektrického vedenia LED osvetlenia.

Inštalácia

Modul je určený pre montáž na 35mm DIN lištu. Šírka modulu je 35 mm, 2 medzery/moduly v DB. Aby bolo možné modul spustiť, musí byť pripojený na zbernicu CAN. Zbernica systému Ampio pozostáva zo štyroch vodičov – dvoch na napájanie a dvoch na komunikáciu medzi modulmi.

Okrem konektora zbernice CAN má zariadenie konektor, ktorý umožňuje pripojenie zbernice osvetlenia OWA.

Aby bolo možné využívať funkcionalitu diagnostiky elektrického vedenia ovládačov uzla osvetlenia, musí byť pripojený k terminálu MON – toto pripojenie je však voliteľné.

Stavové LED diódy zariadenia

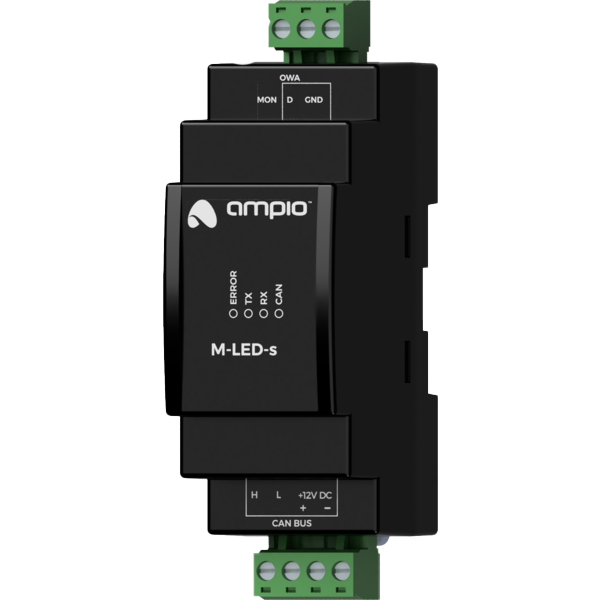

Na prednej strane modulu sú signalizačné LED indikátory. Zelená LED s označením CAN indikuje stav komunikácie na CAN zbernici:

• jeden pravidelný záblesk každú 1 sekundu. – komunikácia so zbernicou CAN funguje správne,
• dve pravidelné záblesky každú 1 sekundu. – modul nedostáva informácie z iných modulov,
• tri pravidelné záblesky každú 1 sekundu. – modul nemôže odosielať informácie na zbernicu CAN;

Okrem LED stavu komunikačnej zbernice sú na prednej strane zariadenia tri červené LED:

• ERROR – signalizuje, že napájacie napätie ovládačov uzla osvetlenia kleslo pod 10V;
• TX – označuje, že zariadenie odosiela dáta cez rozhranie zbernice OWA;
• RX – indikuje, že zariadenie prijíma dáta cez rozhranie zbernice OWA.

Programovanie

Modul je naprogramovaný pomocou softvéru Ampio Designer . Umožňuje vám upravovať parametre modulu a definovať jeho správanie v reakcii na signály priamo dostupné modulu, ako aj všeobecné informácie prichádzajúce zo všetkých zariadení prítomných v zbernici domácej automatizácie.

Rozmery modulu

Rozmery vyjadrené v milimetroch.

Kliknutím zväčšíte a otvoríte na novej karte.

Schéma zapojenia
